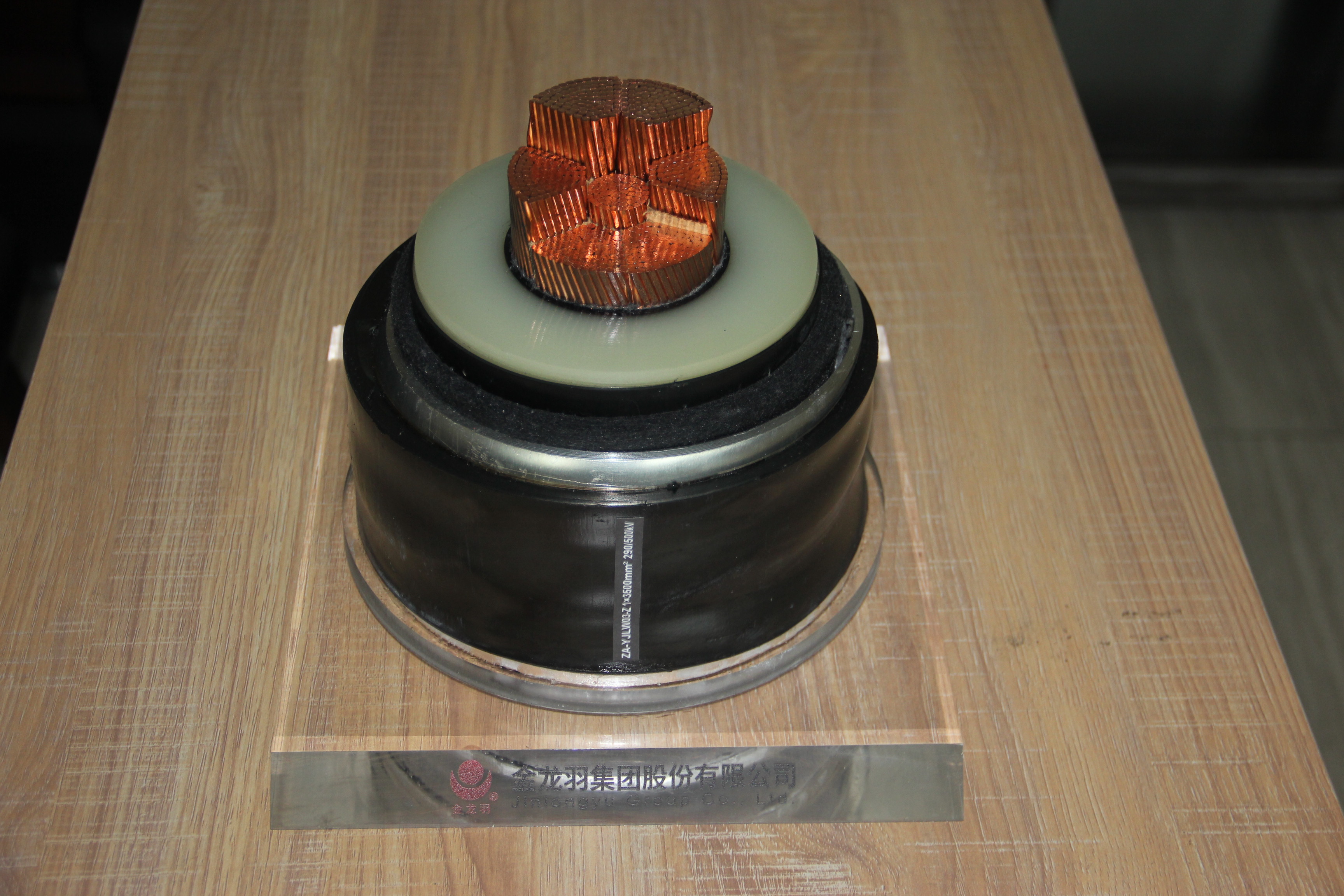

在電纜結構上的所謂“屏蔽”，實質上是一種改善電場分布的措施。電纜導體由多根導絲絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成電場集中。在導體表面加一層半導電材料的屏蔽層，它與被屏蔽的導體等電位，并與絕緣層良好接觸，從而避免在導體與絕緣層之間發生局部放電。這一層屏蔽，又稱為內屏蔽層。

在絕緣表面和護套接觸處，也可能存在間隙，電纜彎曲時，油紙電纜絕緣表面易造成裂紋，這些都是引起局部放電的因素。在絕緣層表面加一層半導電材料的屏蔽層，它與被屏蔽的絕緣層有良好接觸，與金屬護套等電位，從而避免在絕緣層與護套之間發生局部放電。

屏蔽層的材料是半導電材料，其體積電阻率為10^3-10^6 Ω· m。

擠包絕緣電纜的屏蔽層材料是加入碳黑粒子的聚合物。

沒有金屬護套的擠包絕緣電纜，除半導電屏蔽層外，還要增加用銅帶或銅絲繞包的金屬屏蔽層。這個金屬屏蔽層的作用，在正常運行時通過電容電流；當系統發生短路時，作為短路電流的通道，同時也起到屏蔽電場的作用。在電纜結構設計中，要根據系統短路電流的大小，對金屬屏蔽層的截面積提出相應的要求。
