在我們工作中經常碰到需要根據用電設備功率來選擇電線大小，雖然不難，但是有很多朋友依然不知道怎么具體該計算。這里來跟大家分享一下如何根據功率選擇電線大小。

第一步，根據功率計算電流大小

根據功率配線，第一步就是先根據功率計算出電流大小，因為電線大小主要取決于電流大小。那么電流大小該如何計算呢？

單相計算公式：

三相計算公式：

其中：

I表示電流；P表示有功功率；U表示電壓；
cosΦ表示功率因數，阻性負載cosΦ=1，感性負載cosΦ=0.8

舉個例子：2500W的單相電熱水壺，它的額定電流是多少呢？

再舉個例子：2500W的三相電機，它的額定電流是多少？

根據公式計算很麻煩，也容易出錯，那么有沒有更簡便的方法呢？當然有，我們也可以根據經驗來估算電流大小：

220V阻性負載，1KW大約4.5A電流；220V感性負載，1KW大約5.6A電流
380V阻性負載，1KW大約1.5A電流；380V感性負載，1KW大約2.0A電流

第二步，根據電流大小選線

根據電流大小選線一般有兩種方式，第一種是通過查表，第二種是通過口訣估算。查表得到的數據比較精確，適用于大批量配線或者大電纜。通過口訣估算一般適用于對截面積要求不嚴格的情況。

比如某公司大批量生產電飯煲，要給電飯煲配電源線。假設0.75平方的銅線就能滿足要求，如果采用1平方銅線雖然也能勝任，但是會增加很多成本。同樣如果我們要給某一臺機器配線，假設1平方銅線能滿足要求，但是我們采用1.5平方的銅線，這也未嘗不可。

這里我就以查表選電線大小為例，如圖

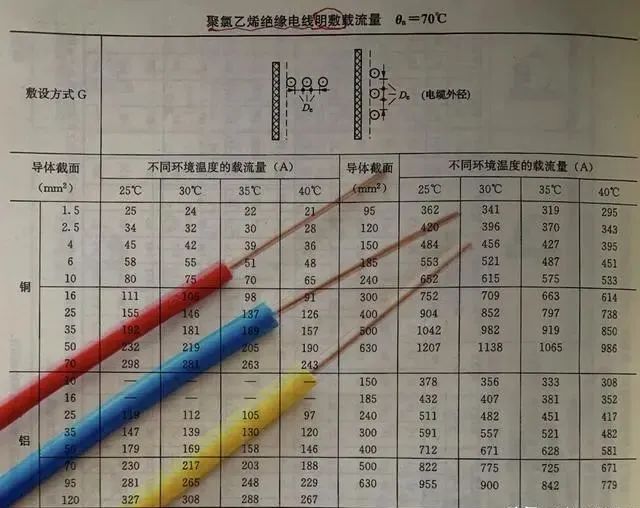

上圖是聚氯乙烯絕緣電線 明線安裝載流量（數據來源于《供配電設計手冊》）

“聚氯乙烯絕緣電線”也叫“BV線”，也就是我們常說的“塑料硬線”。如果覺得圖片有用，建議大家可以把圖片保存到手機里，或者收藏這篇文章，免得以后需要的時候找不到。

上圖是聚氯乙烯絕緣聚氯乙烯護套電纜 明線安裝載流量（數據來源于《供配電設計手冊》）

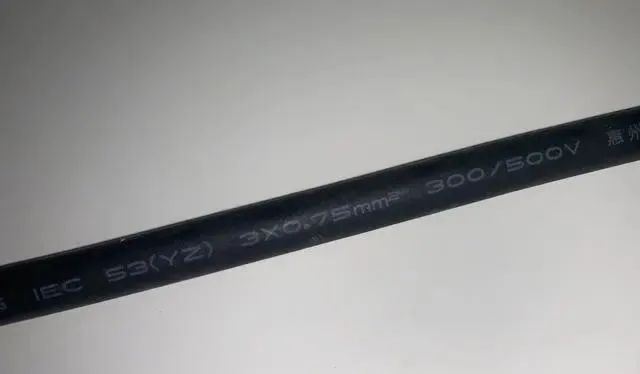

“聚氯乙烯絕緣聚氯乙烯護套電纜”也叫“RVV電纜”，也就是我們常說的“護套線”。

從該表格可以看出，0.75平方的兩芯護套線在常溫（35℃）下的安全載流量為12A；1平方的兩芯護套線在常溫（35℃）下的安全載流量為14A。

總結

對于額定電壓220V、功率2500瓦的用電設備，如果采用護套線供電，那么1平方大截面積足以；某些雜牌的用電設備，也有可能采用0.75平方的護套線。

注意：對于家庭裝修或其他配線，我們還要按相關規范執行。比如家裝規范要求插座必須采用2.5平方以上銅線，照明必須采用1.5平方以上的銅線。所以在家裝施工中，插座回路不管用電多少，都要采用2.5平方以上的銅線。
